スター精密 mPOP対応のバーコードリーダー「BCR-POP1」の接続方法についてご説明します。
Airレジが対応しているバーコード規格については、下記のページをご確認ください。
Airレジ対応のバーコードリーダーについては、下記のページをご確認ください。
Airレジとスター精密「BCR-POP1」の接続方法
STEP1.Airレジとプリンター（mPOP）を接続する
STEP2.プリンターとバーコードリーダーを接続する
プリンターの電源を切った状態で接続します。
-

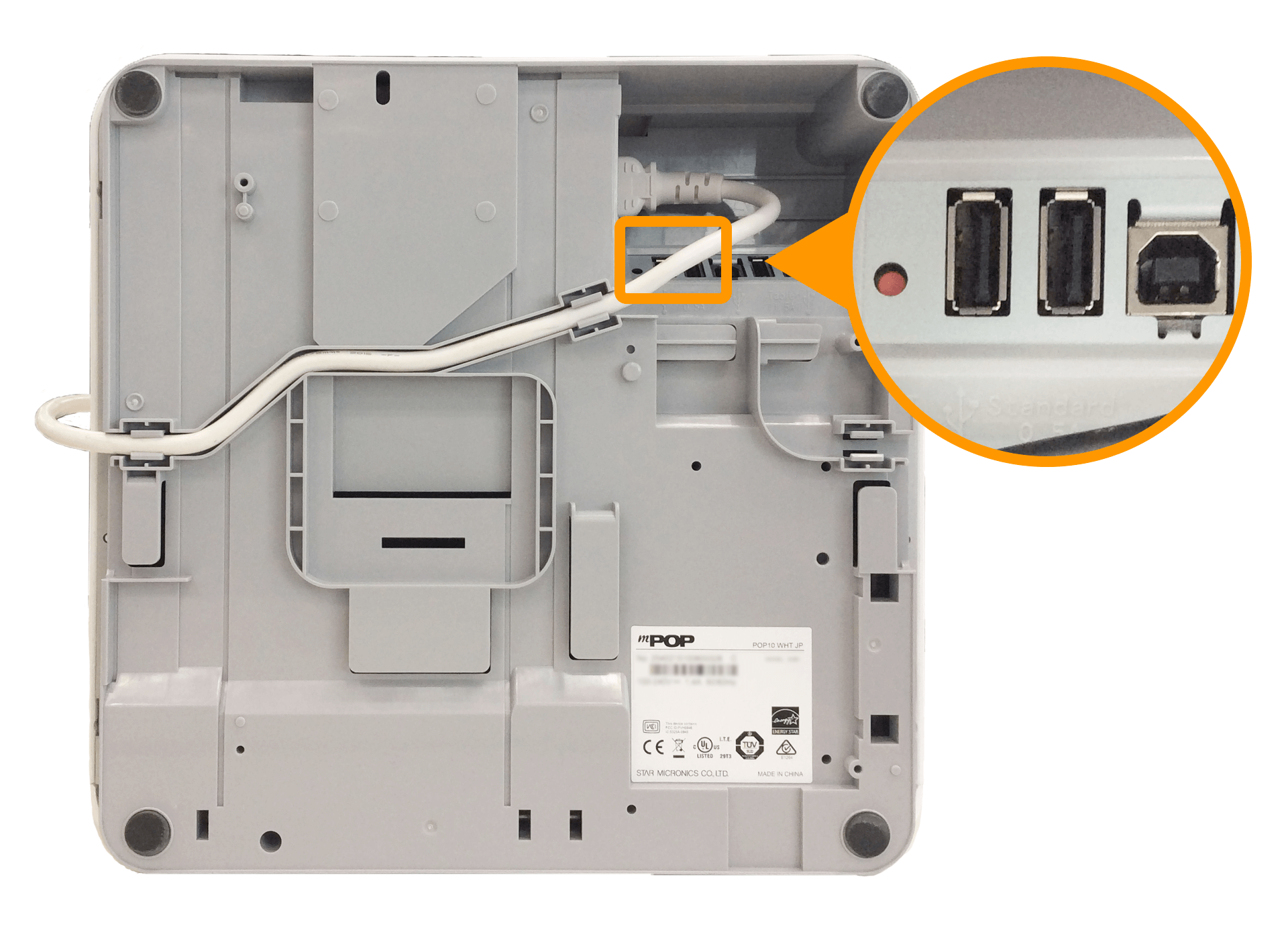

バーコードリーダーのUSBコネクタを、プリンター本体底面にあるUSBポートに接続します。
- USBポートは2つあります。どちらか空いている方に接続してください。
- USBケーブルは、ケーブル排出口を通して設置してください。
- ケーブル排出口について
-
ケーブル排出口は左右に2箇所にあり、本体の設置場所に合わせて配線できます。

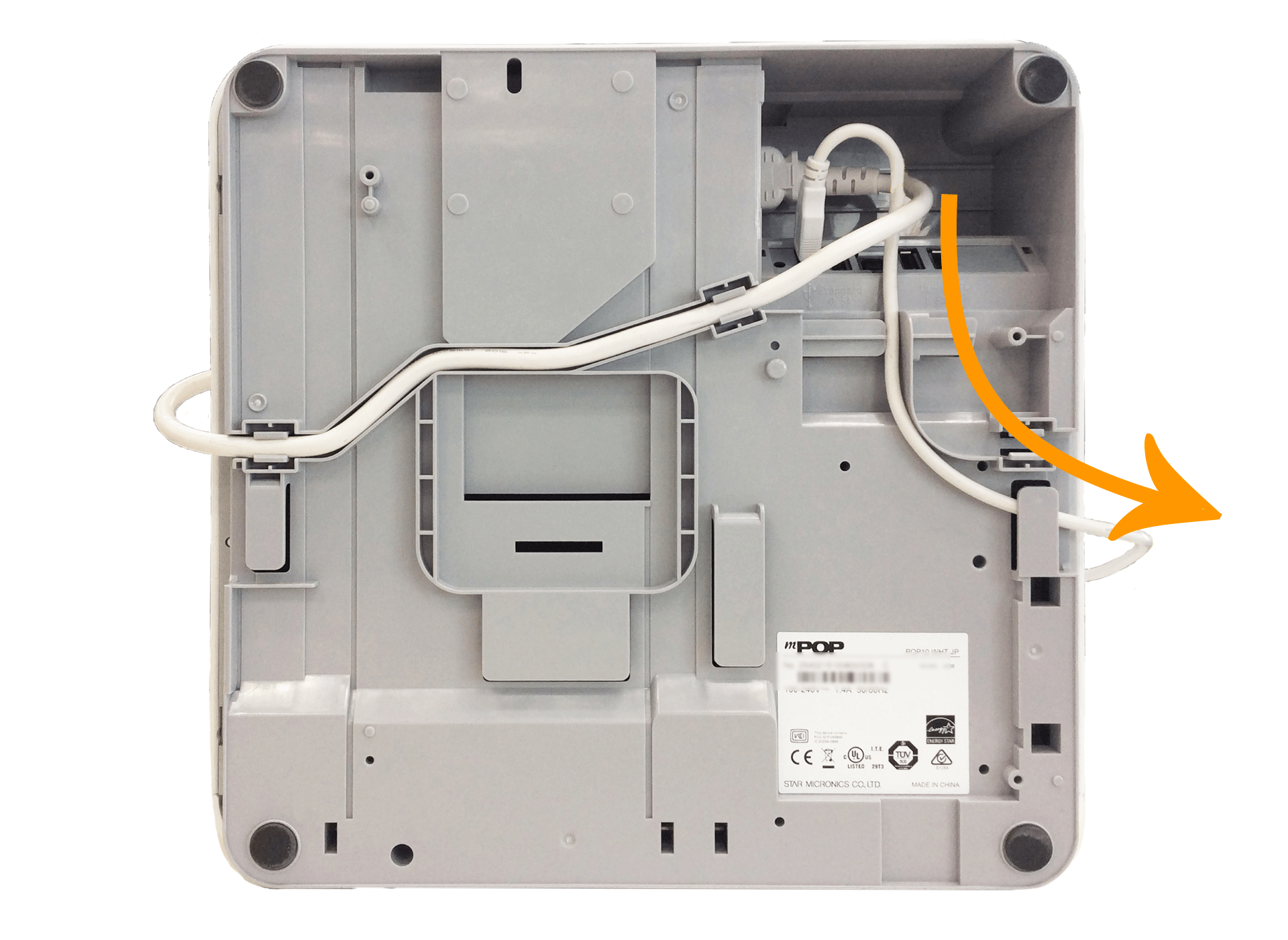

- 右側に配線する場合
- 図のように配線します。

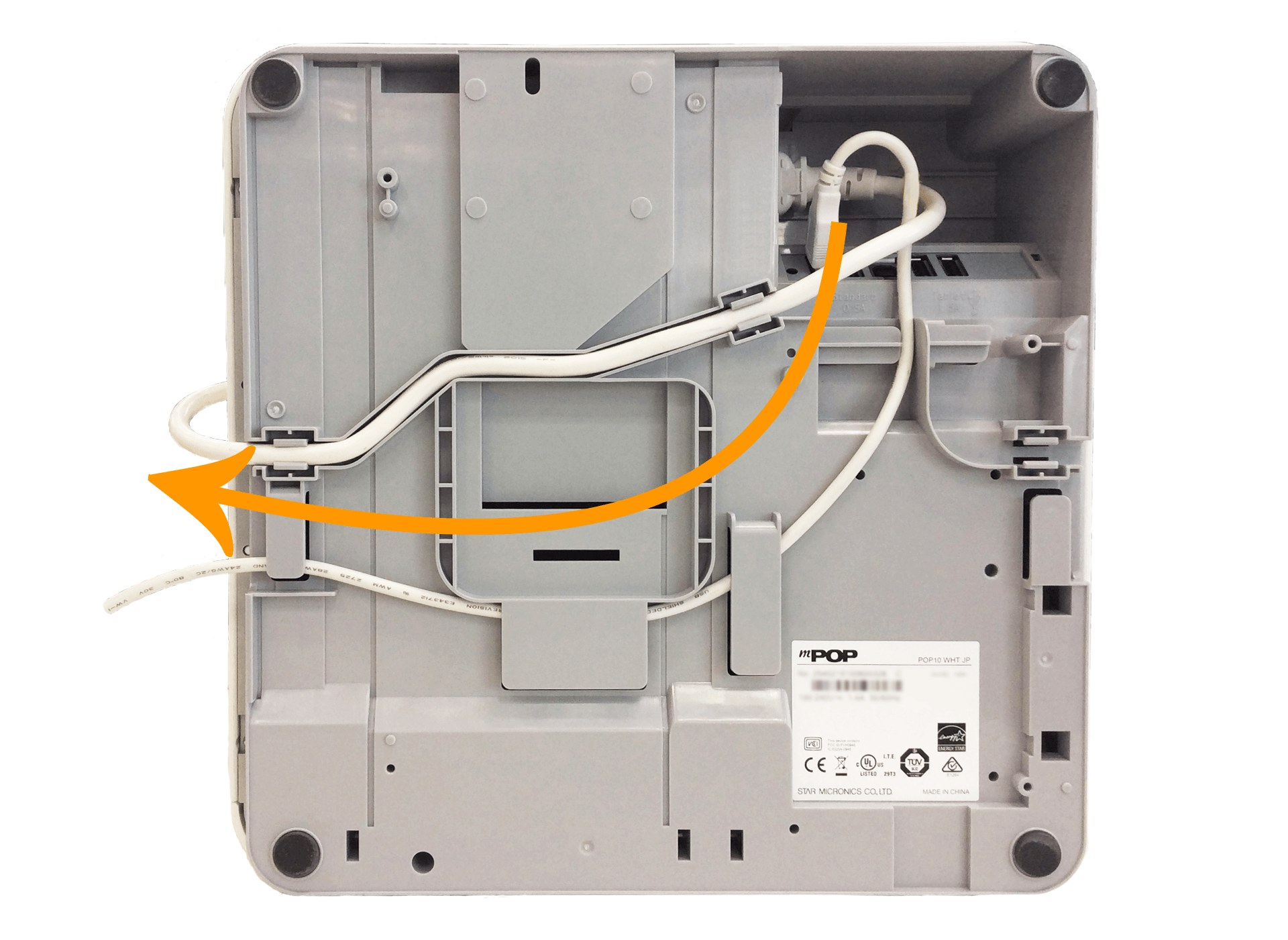

- 左側に配線する場合
- 図のように配線します。
-

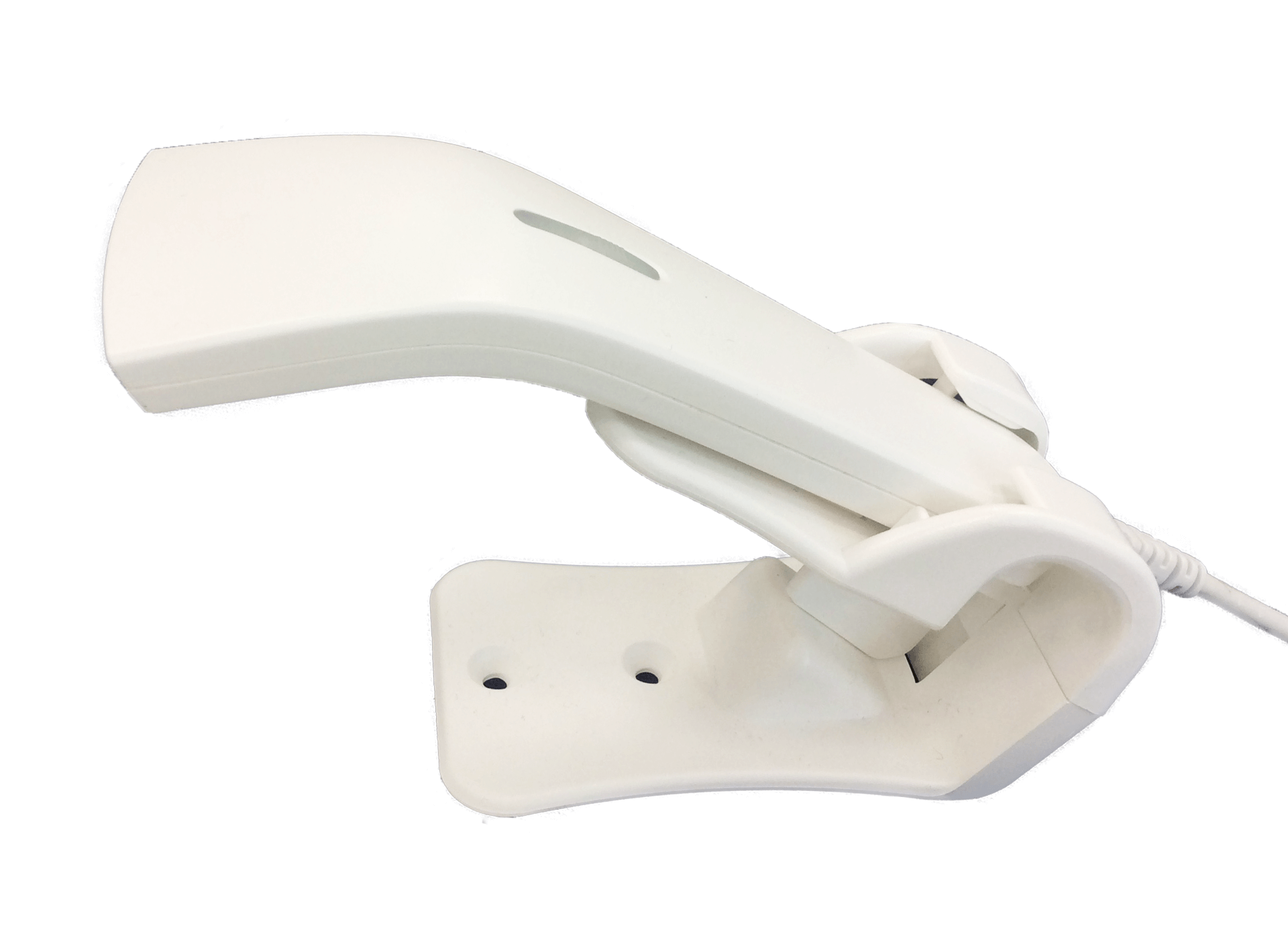

バーコードリーダー用のスタンドを組み立てて、バーコードリーダーを設置します。
-
プリンターの電源を入れます。
STEP3.Airレジ アプリで接続を確認する
Airレジ アプリの「バーコードリーダー」画面を開きます。
- Airレジ アプリ
-
- ホーム
- 設定
- バーコードリーダー

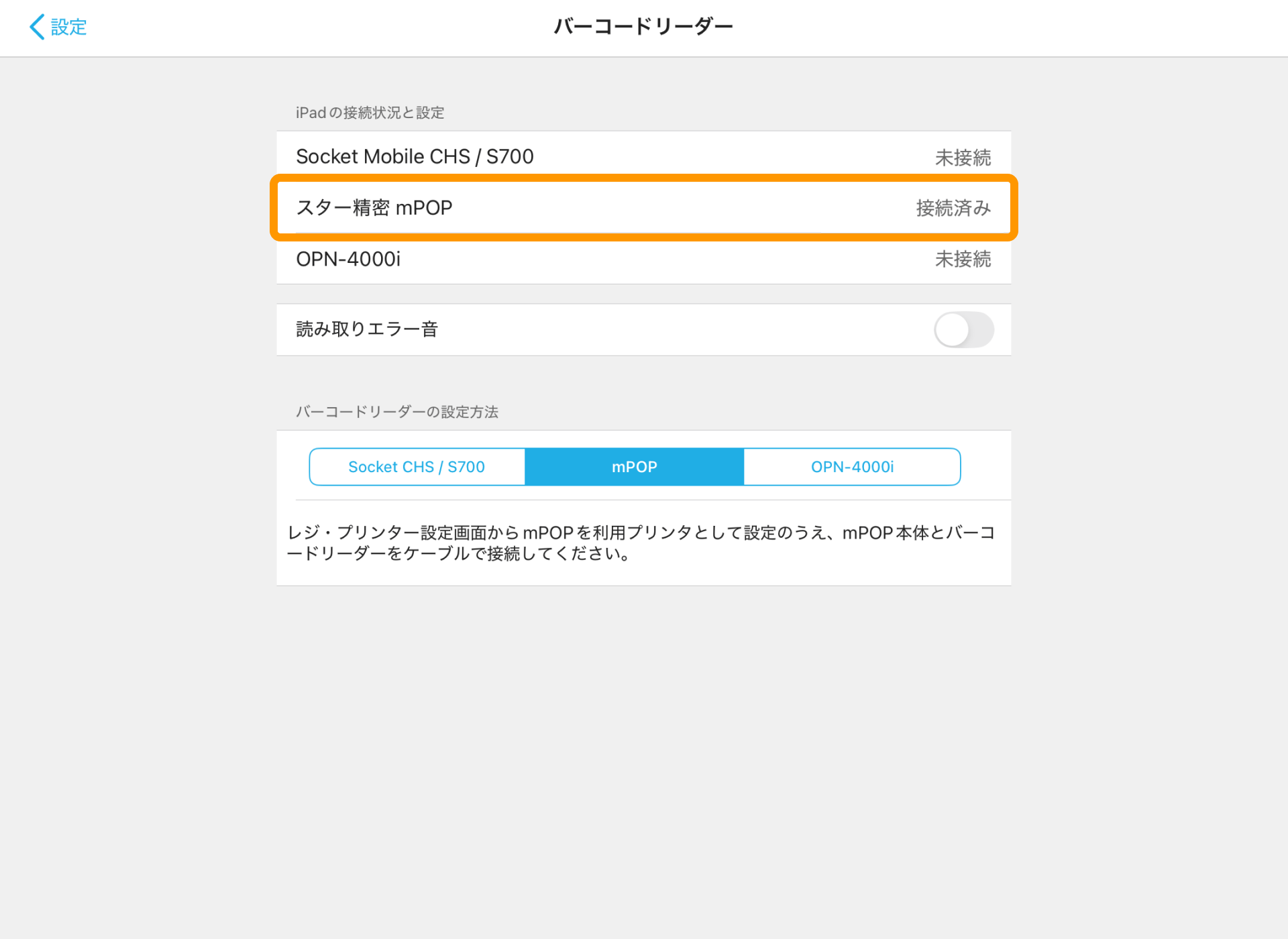

「スター精密 mPOP」が「接続済み」に変われば、Airレジとバーコードリーダー「BCR-POP1」の接続は完了です。
- 「mPOP」タブからは、設定方法が確認できます。
STEP4.【任意】読み取りエラー音を設定する
バーコードリーダーで未登録のバーコードを読み取った際に、エラー音が鳴るように設定できます。

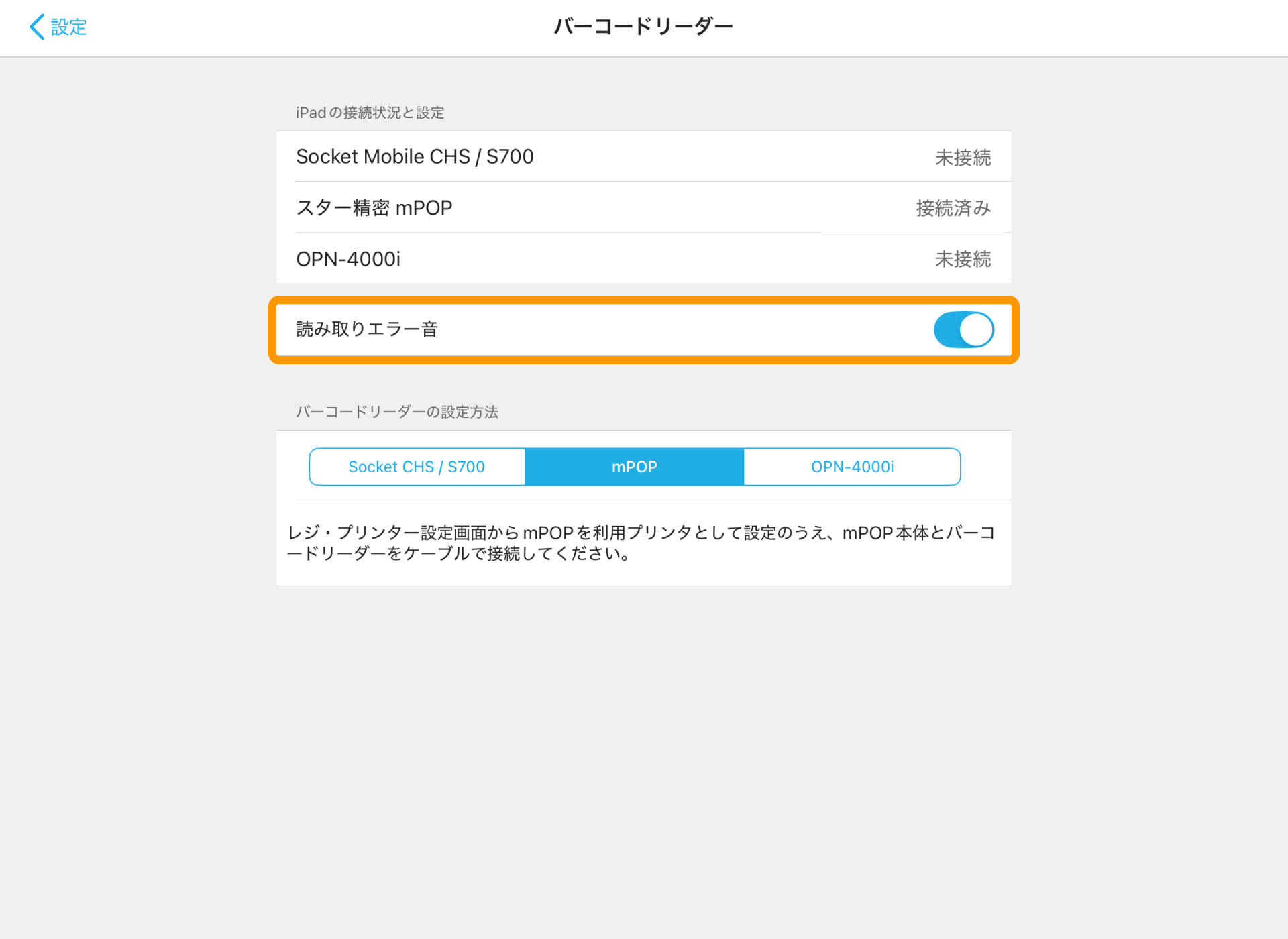

「バーコードリーダー」画面で、「読み取りエラー音」を「オン」にします。
「読み取りエラー音」利用時の注意点
- 「読み取りエラー音」を「オン」に設定しても、ご利用端末の設定が消音またはマナーモードの場合はエラー音は鳴りません。
- ご利用端末で店内BGMを再生中の場合は、「読み取りエラー音」は「オフ」にしてご利用ください。
- Airレジ アプリを再ダウンロードした場合は、「読み取りエラー音」は初期状態の「オフ」になります。必要の応じて、再度設定してください。
スター精密アプリでバーコード規格ごとの読み取りを許可する方法
利用するバーコード規格※1規格が「BCR-POP1」で読み取れない場合は、スター精密社のアプリから、対象のバーコード規格の読み取り許可を設定する必要があります。
- UPC-Eコード、CODE39、CODE128、NW-7、ITFをご利用の場合は、設定が必要となる場合があります。
-
- mPOPとバーコードリーダーを接続する
-
スター精密 mPOPとバーコードリーダー「BCR-POP1」を接続します。
- 接続方法は、Airレジとスター精密「BCR-POP1」の接続方法をご確認ください。
-
- スター精密のアプリをダウンロードする
-
App Storeから、「Star Quick Setup Utility」をダウンロードします。
- パソコンからはダウンロードできません。iPadまたはiPhoneからダウンロードしてください。
-
- 「Star Quick Setup Utility」のダウンロードはこちら
アプリのダウンロードにはApple Account、パスワードが必要となります。
- パスワードを忘れた場合は、下記のページをご確認ください。
「Star Quick Setup Utility」についての詳細は、下記のページをご確認ください。
-
- アプリでバーコードリーダーを設定する
-
-

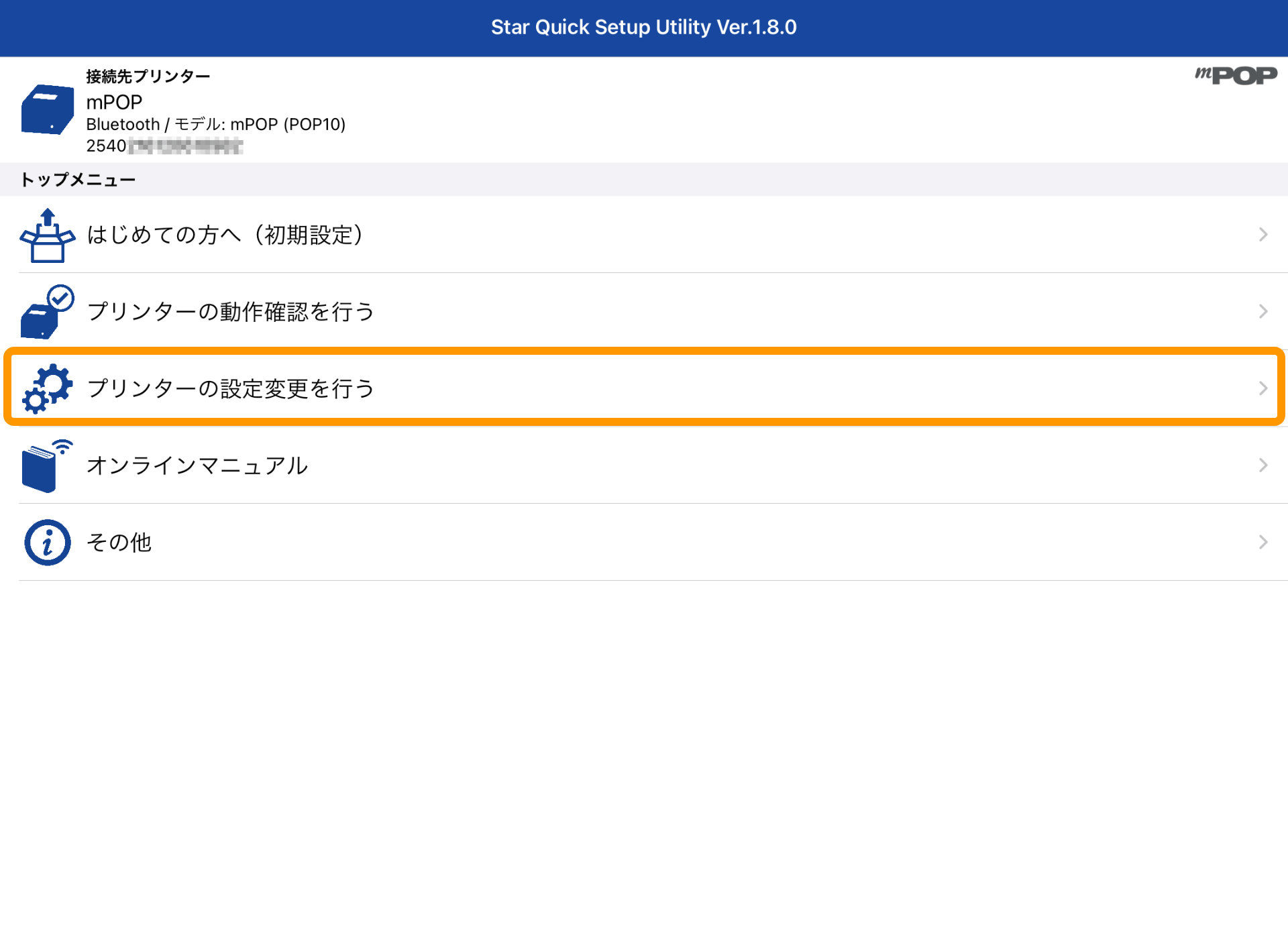

ダウンロードした「Star Quick Setup Utility」アプリを開き、「プリンターの設定変更を行う」をタッチします。
-

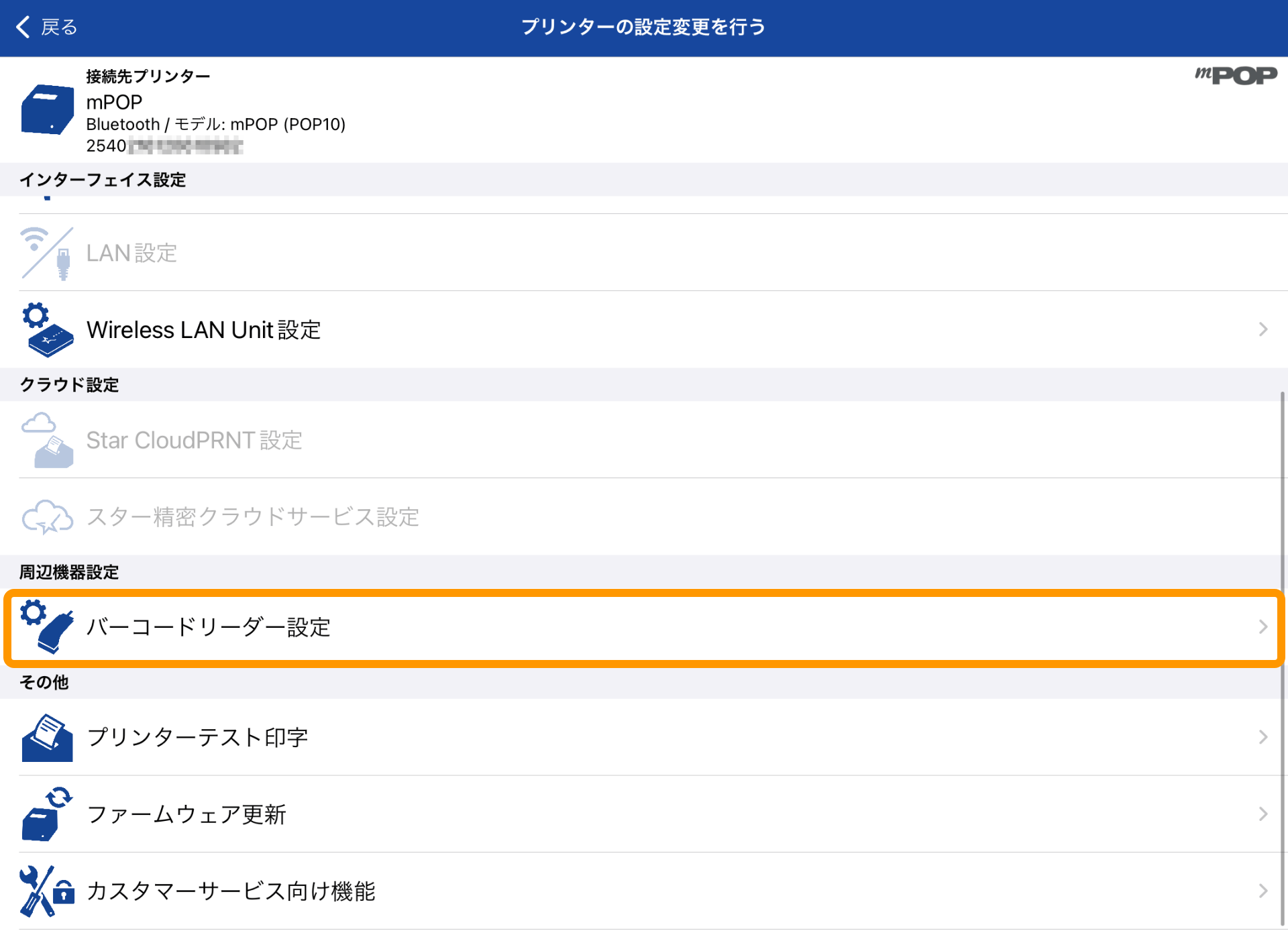

「バーコードリーダー設定」をタッチします。
-

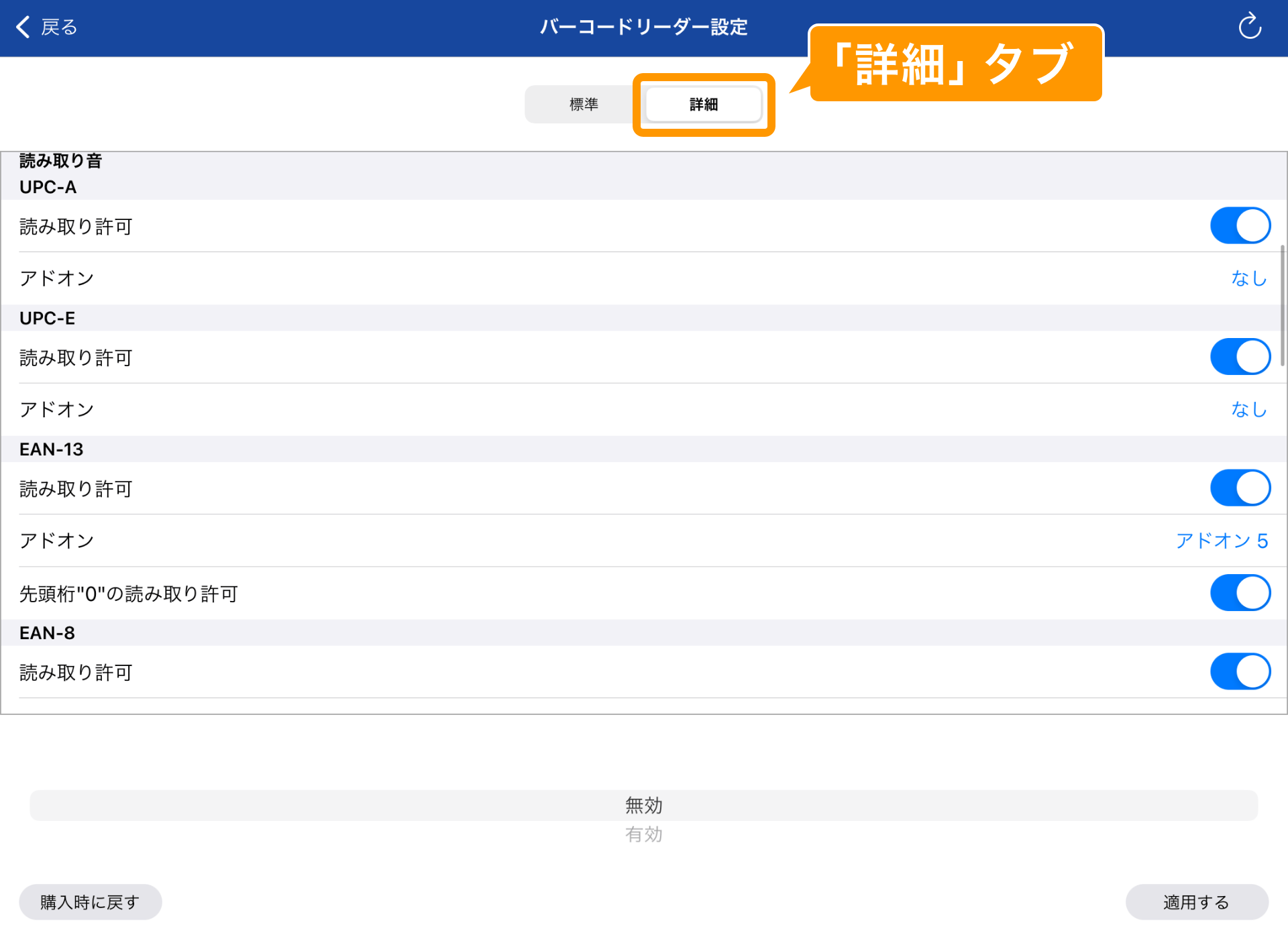

「詳細」タブを開きます。
-

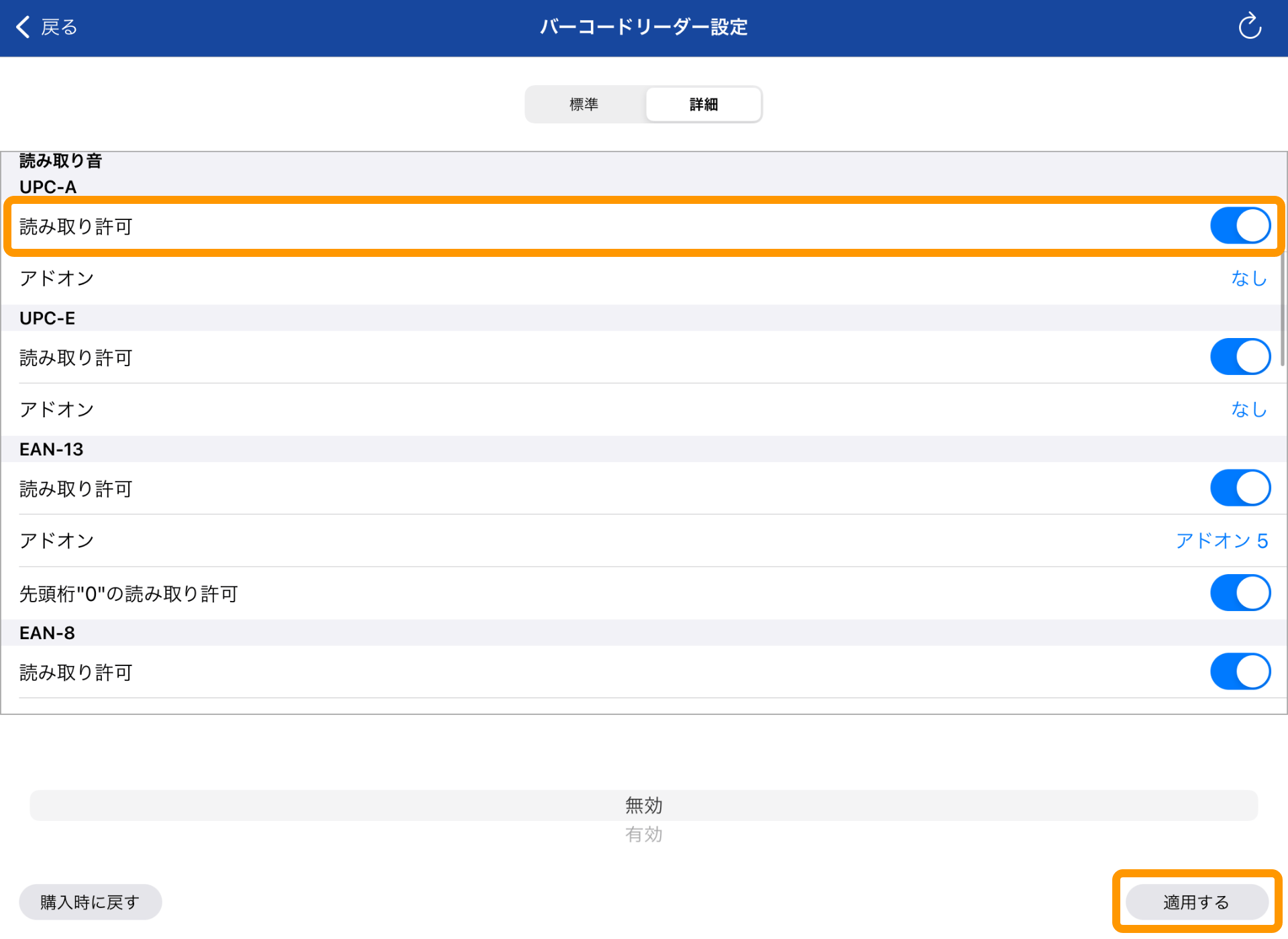

利用するバーコード規格の「読み取り許可」が「オン」に設定されているか確認します。
設定されていない場合は「オン」に変更し、「適用する」ボタンをタッチします。
- 画像は「UPC-A」の場合。
- ITFの場合は、「Interleaved 2 of 5 (ITF)」を設定します。
-
「適用しますか？」と表示されたら「はい」をタッチすると、「成功しました」と表示されます。
以上で、アプリでの読み取り許可設定は完了です。
-
スター精密アプリで先頭”0”の読み取りを許可する方法
先頭が"0"のバーコード規格※1が「BCR-POP1」で読み取れない場合は、スター精密社のアプリから、先頭”0”の読み取りを許可する必要があります。
- 先頭が0の13桁JAN(EAN)コード、UPC-Aコード、NON-PLUバーコードでプリフィクス「02」のバーコードをご利用の場合は、設定が必要となる場合があります。
-
mPOPとバーコードリーダーを接続し、スター精密のアプリをダウンロードします。
詳しい手順は、スター精密アプリでバーコード規格ごとの読み取りを許可する方法をご確認ください。 -
ダウンロードしたスター精密社のアプリ「Star Quick Setup Utility」で「バーコードリーダー設定」を確認し、「先頭桁”0″の読み取り許可」設定を「オン」にします。
詳しい手順につきましては、下記のヘルプページをご確認ください。
スター精密社の設定用アプリの操作方法や設定方法につきましては、スター精密サポートデスクまでお問い合わせください。
