セイコーインスツルの据え置き型レシートプリンター（RP-F10-W27J1-5 / RP-F10-K27J1-5）と、Airレジとの接続方法についてご説明します。
Airレジと接続できるRP-F10はUSB type-c PDモデルです
AirレジとRP-F10を接続して利用する場合は、USB type-c PDモデル（型番：RP-F10-W27J1-5 / RP-F10-K27J1-5）のプリンターをご利用ください。
上記以外の型番のプリンターは動作確認の対象外となります。ご注意ください。
- RP-F10の接続タイプと型番については、下記のメーカーWebページをご確認ください。
- カスタマーディスプレイ（DSP-A01）を接続できます
-
セイコーインスツル製のカスタマーディスプレイ（DSP-A01）を、RP-F10シリーズに接続して利用できます。
詳しくは下記のページをご確認ください。
ロール紙をセットする方法
RP-F10は、紙幅80mmと紙幅58mmのどちらでも設定ができます。初期設定は紙幅80mmです。
- 一度設定した紙幅は、使用開始後に変更しないでください
-
紙幅は初めてプリンターを使用する前に設定してください。プリンタの使用開始後に紙幅を切り替えると故障の原因となります。詳しくは下記のページをご確認ください。
紙幅80mm使用時の場合
-
グレーのレバーを押し下げて、前面のプリンターカバーを開けます。
-
ロール紙が斜めにならないようにセットします。
- ロール紙は、印字面が外巻きのものを使用してください。
-
紙端をまっすぐに引き出してプリンターカバーを閉じます。
- カバーの片側だけが閉まらないようにしっかりと閉じます。
ロール紙がセットできたら、プリンターと接続します。プリンターとの接続方法は、下記の手順をご確認ください。
紙幅58mm使用時の場合
-
グレーのレバーを押し下げて、前面のプリンターカバーを開けます。
-
付属のパーテーションプレートを用意します。
- パーテーションプレートは、プリンター本体に向かって、右側用と左側用があります。
- 右側用の方が左側用よりも高さがあります。
-
右側用のパーテーションプレートを、プリンター内部の右側にセットします。
プリンター内部の右側面と平行になるようにし、カチッと音がするまでセットします。
-
左側用のパーテーションプレートを、プリンター内部の左側にセットします。
プリンター内部の左側面と平行になるようにし、カチッと音がするまでセットします。
-
左右のパーテーションプレートがセットできたら、プリンターを裏返して、パーテーションプレートの突起がプリンター内部の穴にきちんと入っているか確認します。
-
ロール紙が斜めにならないようにセットします。
- ロール紙は、印字面が外巻きのものを使用してください。
-
紙端をまっすぐに引き出してプリンターカバーを閉じます。
- カバーの片側だけが閉まらないようにしっかりと閉じます。
ロール紙がセットできたら、プリンターと接続します。プリンターとの接続方法は、下記の手順をご確認ください。
ペアリング（Bluetooth）で接続する方法
ロール紙をセットしたら、ペアリング（Bluetooth）で接続します。ロール紙をセットする方法は、下記の手順をご確認ください。
STEP1.ペアリング（Bluetooth）で接続する準備をする
プリンターの電源がオフの状態で、電源スイッチを7秒以上押し続けると、約60秒間のペアリングモードになります。
ペアリングモードになるとLEDが1秒間に2回点滅します。この間にiPadまたはiPhoneとペアリング（Bluetooth）で接続を行います。
STEP2.ペアリング（Bluetooth）で接続する
- iPadまたはiPhone
-
- 設定
- Bluetooth
- 設定から「Bluetooth」を「オン」にします。
- 「デバイス」から「RP-F10」を選択し、「自分のデバイス」として接続します。
接続されると、プリンターの電源ボタンの上にあるLEDランプが点滅から点灯に変わります。
STEP3.接続するレジ・プリンターを選択する
- Airレジ アプリ
-
- ホーム
- 設定
- 設定［レジ・プリンター］
- レジ・プリンター
-
「プリンター利用」を「オン」にし、「プリンター」から「セイコーインスツル RP-F10」を選択します。
-
「レシート紙幅」を設定します。
58mm使用の場合は「58mm」をタッチし、80mm使用の場合は「80mm」をタッチします。「保存する」ボタンをタッチして、設定内容を保存します。
- プリンターにセットした紙幅と異なる設定にならないようご注意ください。
STEP4.レシートをテスト印刷する
- Airレジ アプリ
-
- ホーム
- 設定
- 設定［レシート］
- レシート設定

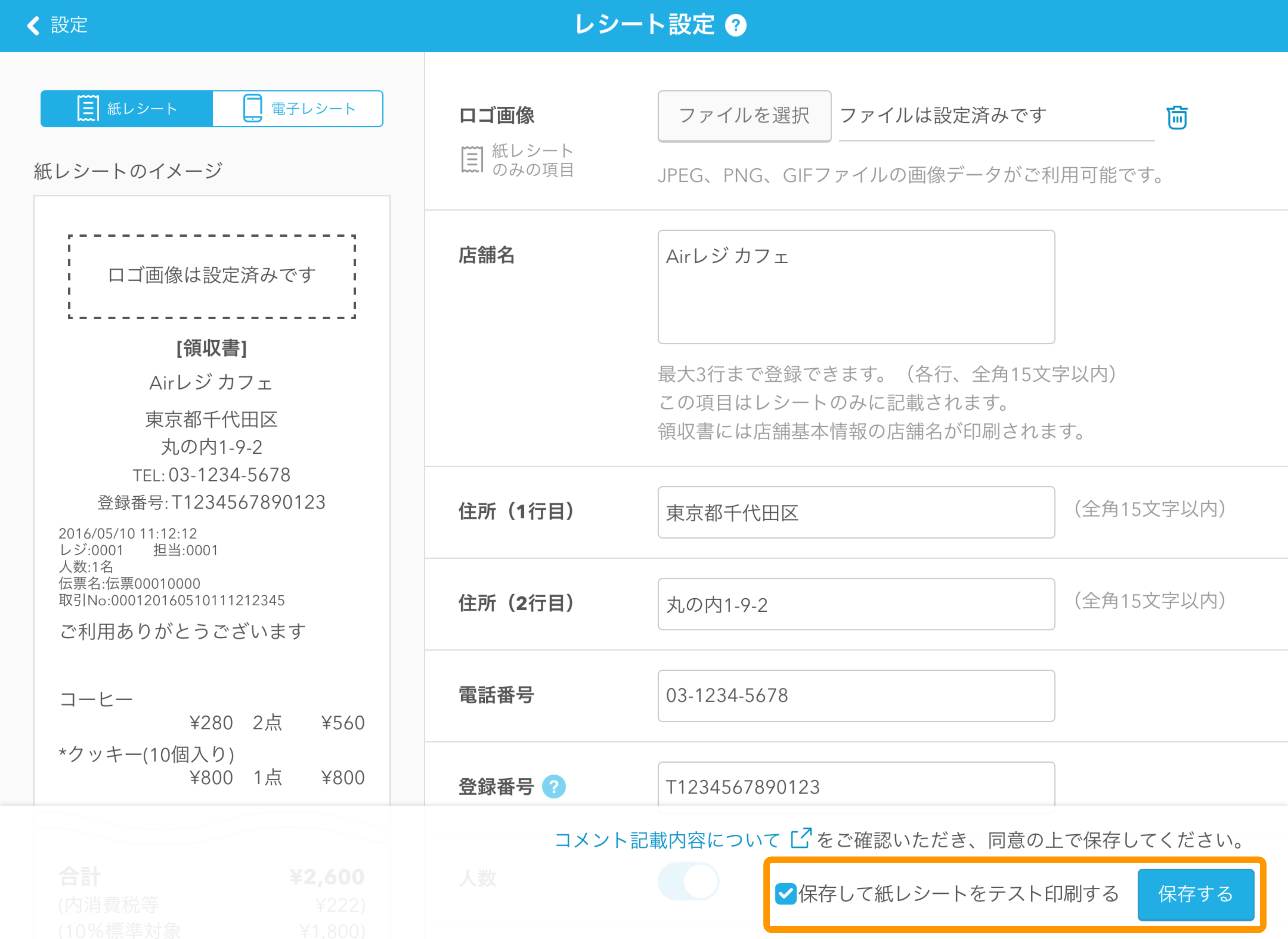

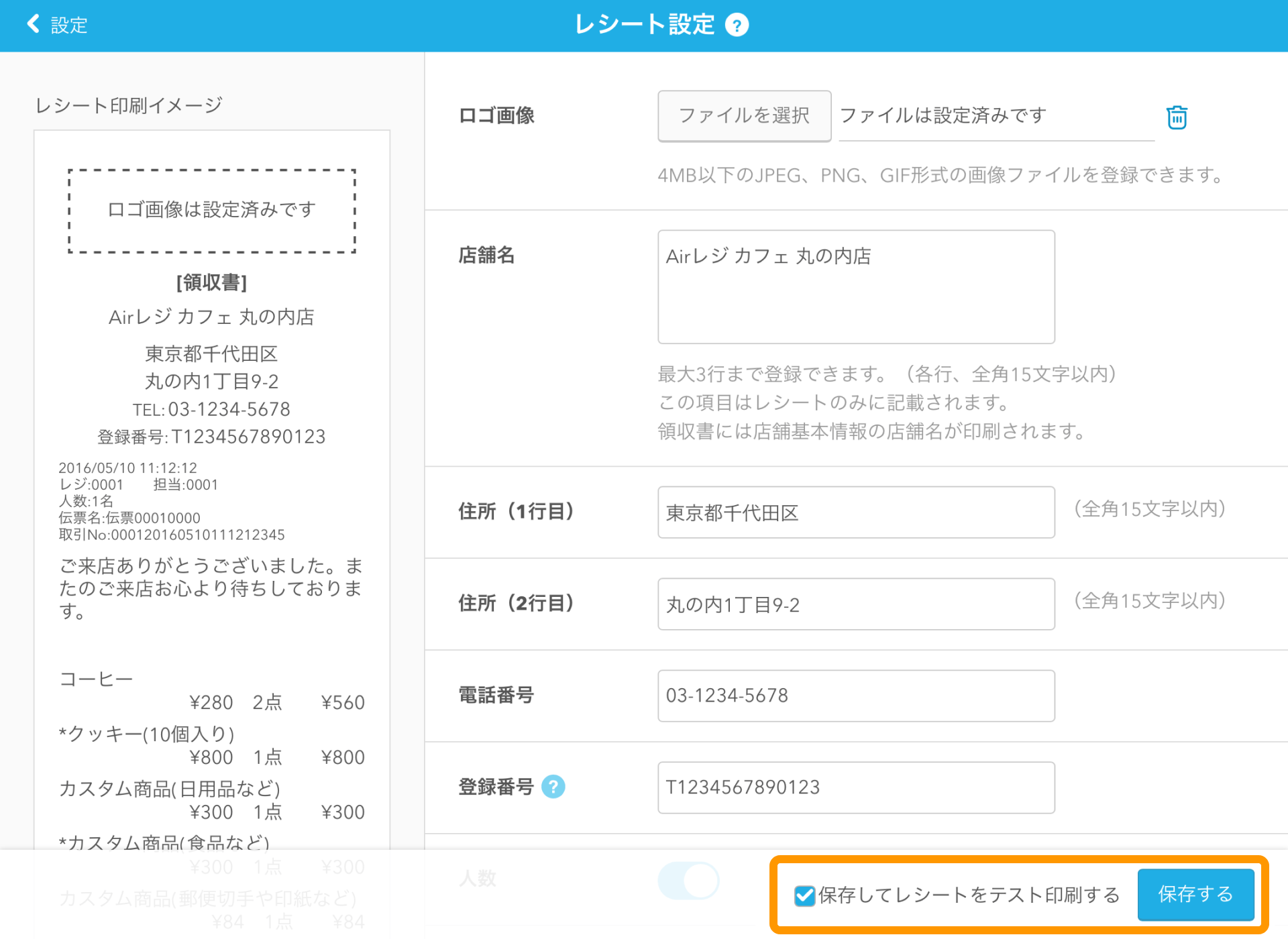

レシートに印字したい情報を入力し、「保存して紙レシートをテスト印刷する」にチェックを入れ「保存する」ボタンをタッチします。
プリンターからテスト印刷のレシートが印刷されれば、設定は完了です。
Lightningケーブルで有線接続する方法
Lightningケーブルを利用して、RP-F10と有線接続もできます。
ロール紙をセットしたら、プリンターと有線接続します。ロール紙をセットする方法は、下記の手順をご確認ください。
- Lightning USB Type-Cのケーブルをご利用ください
Lightning USB Type-Aまたはケーブルの両側がUSB Type-Cのものは、メーカーサポート対象外です。
- Lightningコネクタを搭載するiPadまたはiPhoneをご利用ください。
- Lightningケーブルは、Apple社純正品、またはMFi認証を受けたものをご利用ください。
STEP1.USBケーブルのプラグを接続する
-
プリンターの電源がオフになっていることを確認し、USBケーブルのプラグを背面のUSBホスト用コネクタに接続します。
-
ワイヤクリップでケーブルをロックし、RP-F10の電源スイッチをオンにします。
STEP2.iPadまたはiPhoneにLightningケーブルを接続する

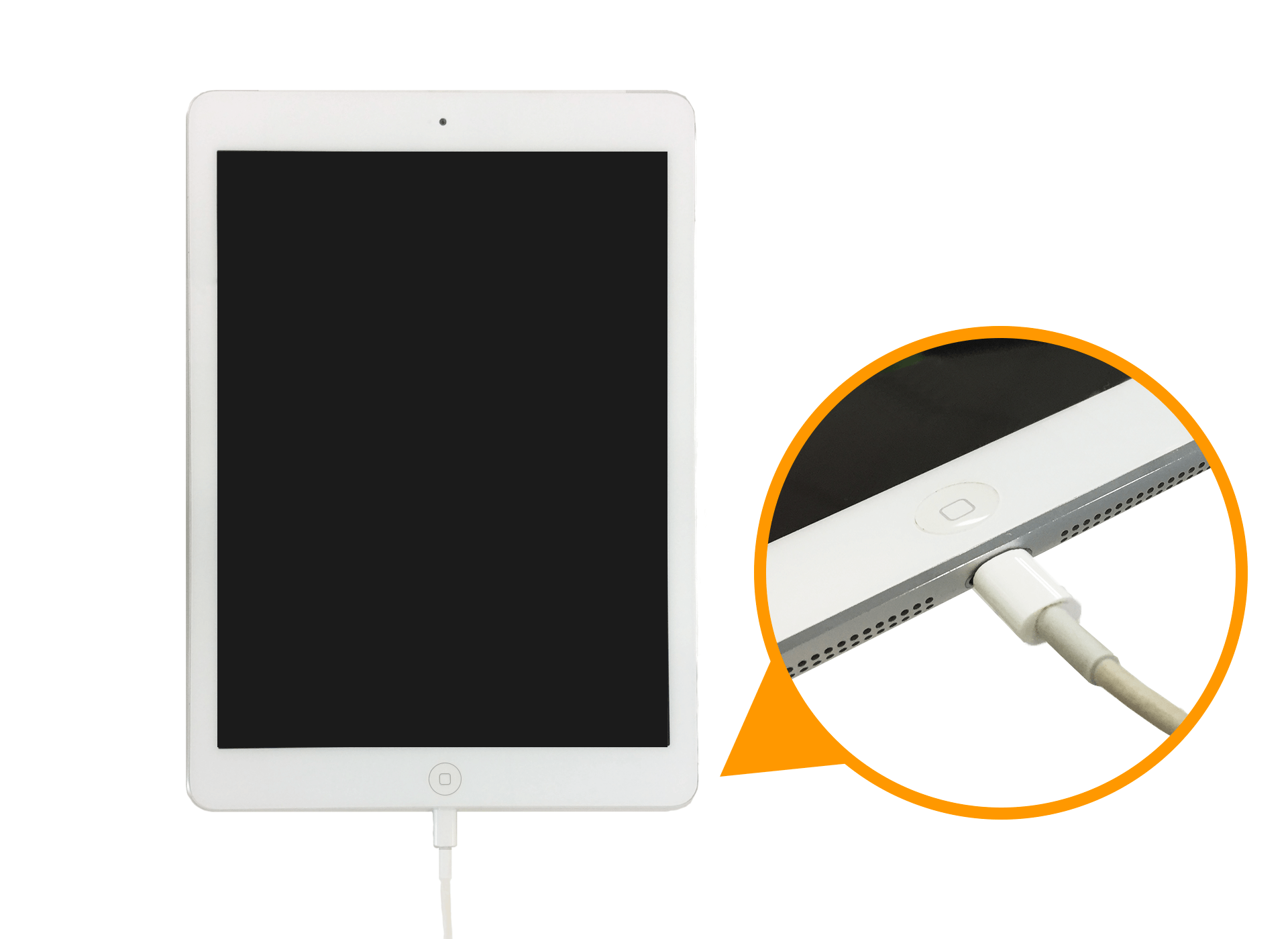

Lightningケーブルのもう一方のプラグを、iPadまたはiPhoneに接続します。
STEP3.接続するレジ・プリンターを選択し、テスト印刷する
Airレジと接続するレジ・プリンターの選択とテスト印刷の手順は、ペアリング（Bluetooth）で接続する場合と同じです。下記の手順をご確認ください。
詳細は、下記の取扱説明書をご確認ください。
-
