株式会社オプトエレクトロニクスのバーコードリーダー「OPN-4000i」と、Airレジとの接続方法についてご説明します。
- Airレジが対応しているバーコード規格
-
Airレジが対応しているバーコード規格については、下記のページをご確認ください。
- バーコードリーダーで読み取りを行う際に、バーコード規格や機器によっては事前設定が必要となる場合があります。
接続方法
STEP1.設定バーコードを読み取る
- Airレジ アプリ
-
- ホーム
- 設定
- 設定［バーコードリーダー］
- バーコードリーダー
-

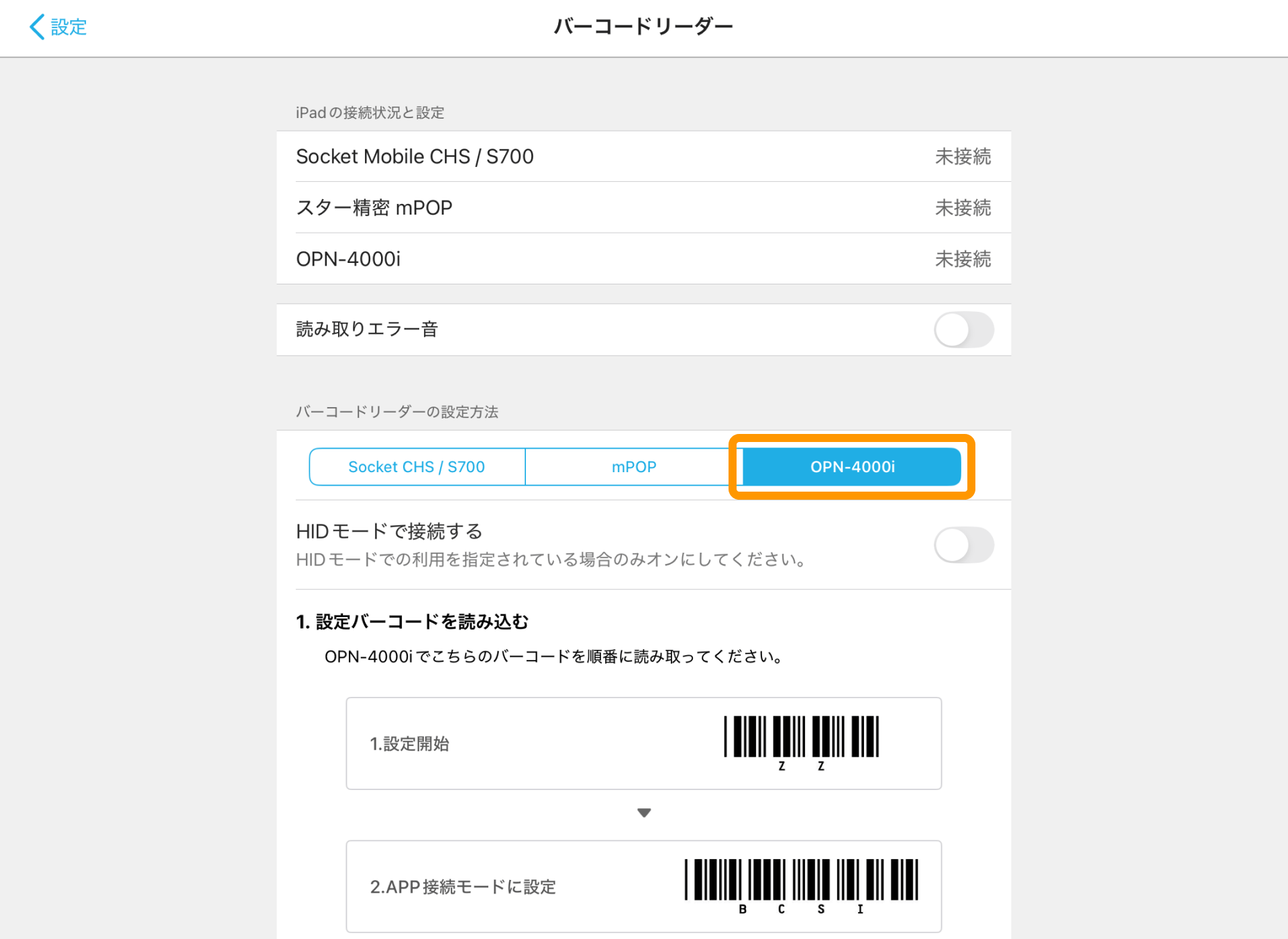

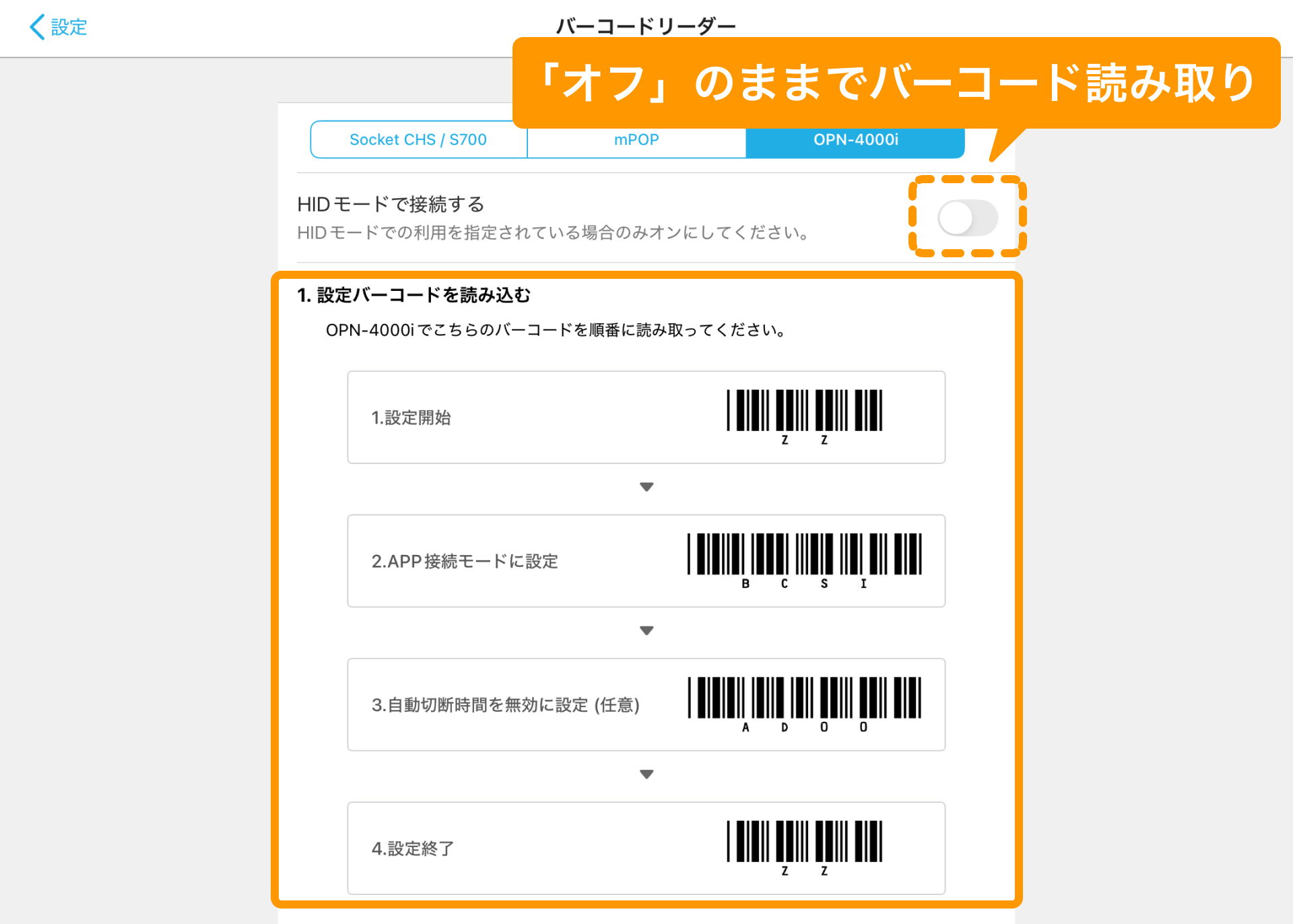

Airレジ アプリの「バーコードリーダー」画面を開き、「OPN-4000i」のタブをタッチします。
-
「HIDモードで接続する」は「オフ」のままにして、表示されたバーコードを上から順に読み取ります。
- HIDモードでの接続は非推奨のため、「オフ」にしてご利用ください。
- HIDモードでの利用を指定されている場合のみ、HIDモードでAirレジと接続する場合で接続方法をご確認ください。
「HIDモードで接続する」を「オン」にすると、HIDモード用の設定バーコードが表示されます。
HIDモードでの接続は非推奨のため、利用を指定されている場合のみご利用ください。- バーコードの読み取り方法
-

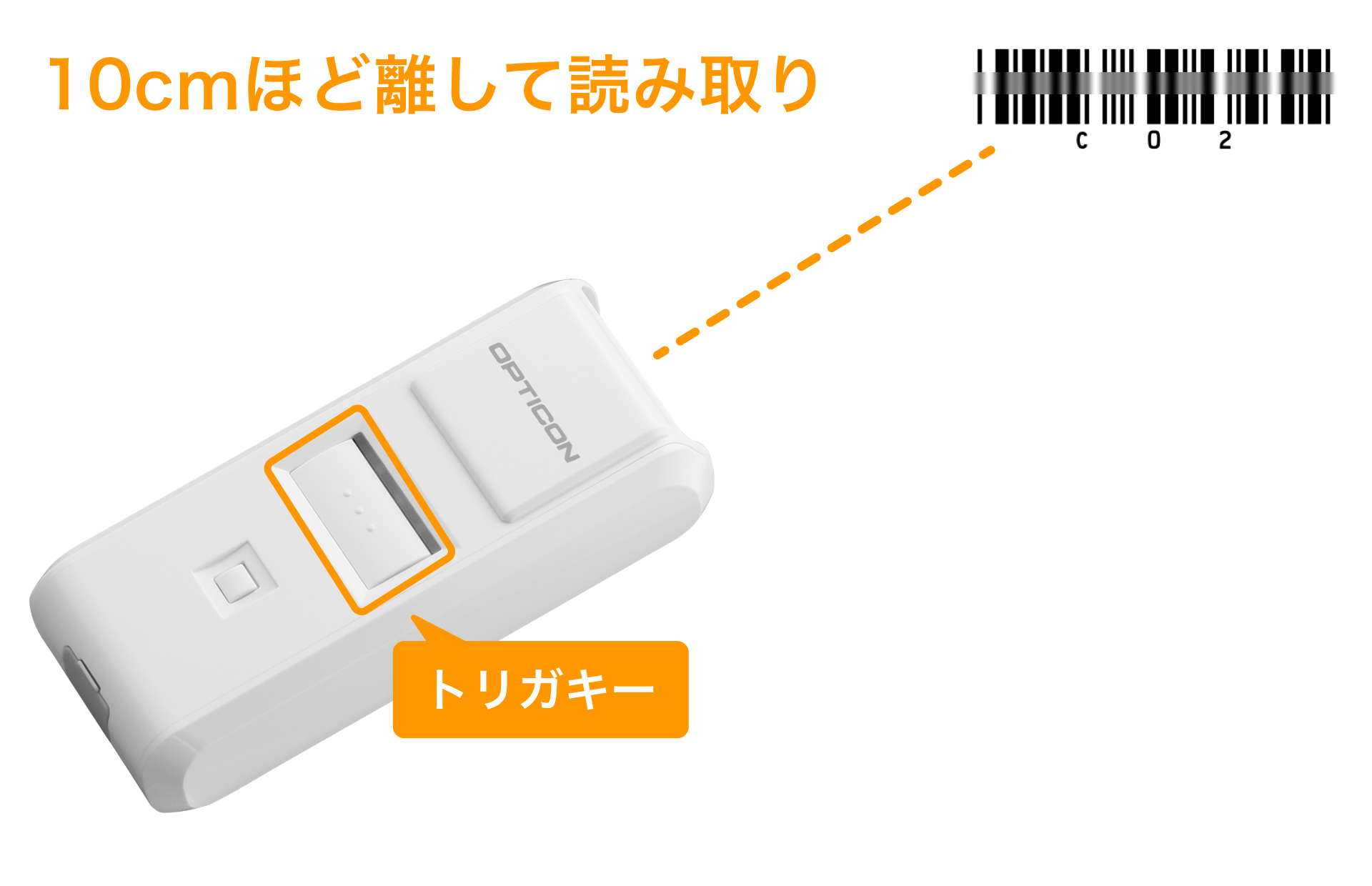

「OPN-4000i」上部の読み取り窓をバーコードから10cmほど離してトリガキーを押します。
照射される赤いランプをバーコードに合わせて読み取ります。- バーコードの大きさにより、読み取り時の距離は調整してください。
- バーコードを読み取るとトリガキー上部のLEDが緑に点灯し、読み取り音が鳴ります。
STEP2.ペアリング（Bluetooth接続）する
iPadまたはiPhoneの「Bluetooth」設定画面でペアリング（Bluetooth接続）します。
- iPad または iPhone
-
- 設定
- Bluetooth
-

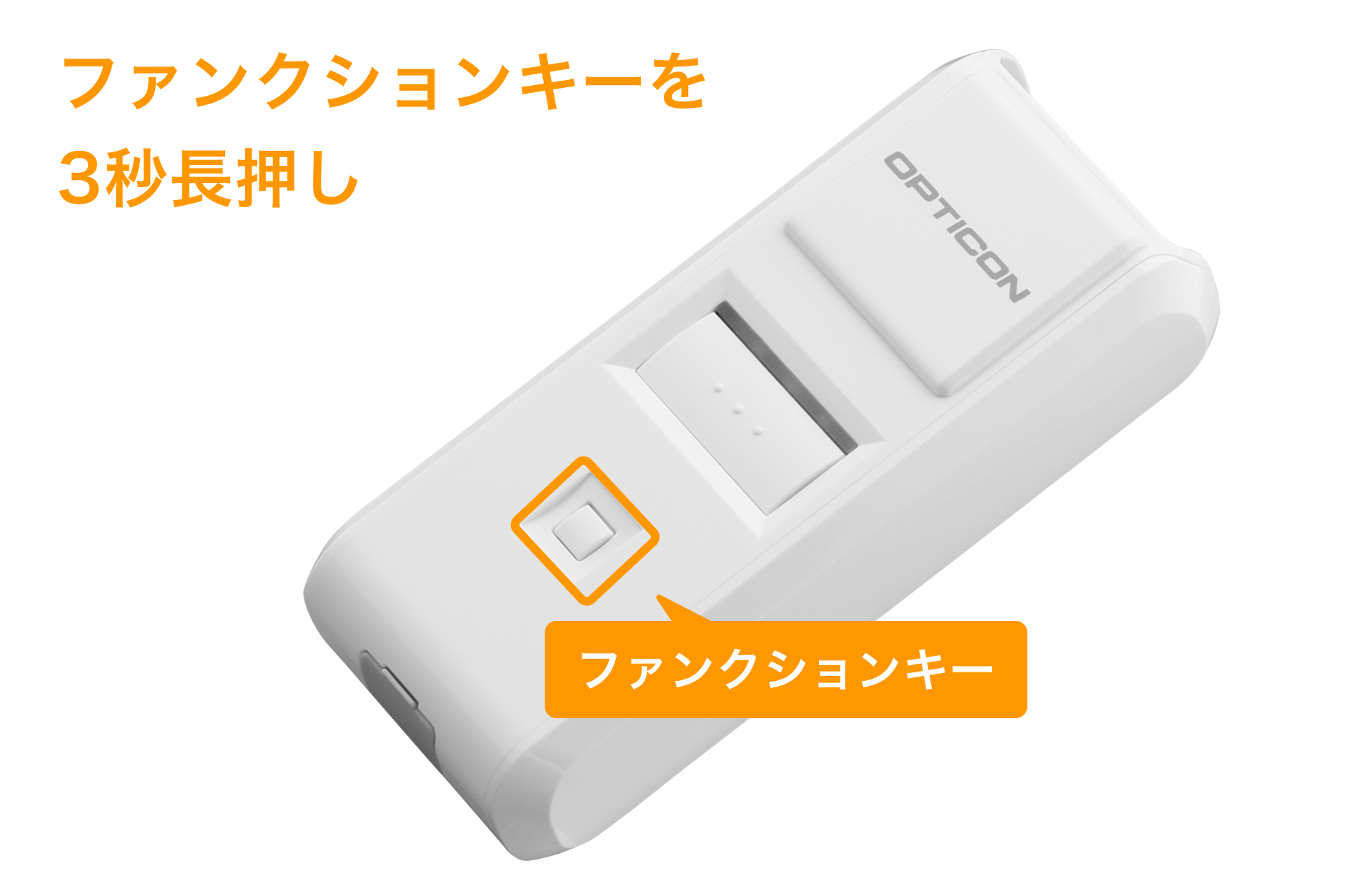

「OPN-4000i」のファンクションキーを3秒長押しします。
- トリガキー上部のLEDが青に点灯し、ブザー音が鳴ります。
-

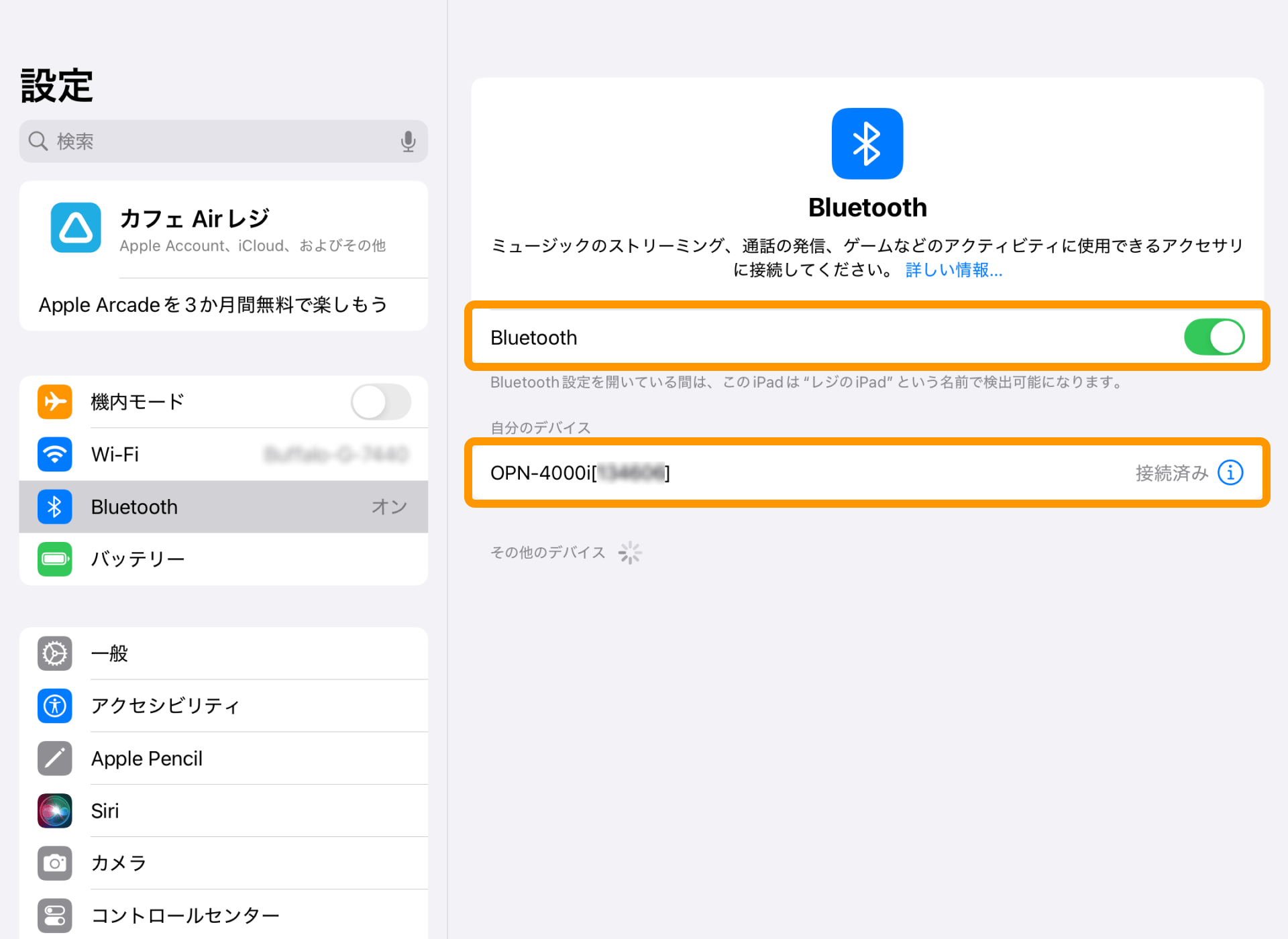

「Bluetooth」を「オン」にします。
「デバイス」から「OPN-4000i[xxxx]」を選択し、「自分のデバイス」として接続すると、接続状態が「接続済み」に変わります。
-
ペアリング（Bluetooth接続）されると、「OPN-4000i」のブザー音が鳴り、LEDが緑に短く点灯します。
- 「自分のデバイス」として「接続済み」にならない場合
-
他のデバイスが接続されていたり、接続設定が残っている場合は、選択したバーコードリーダーが「接続済み」にならない場合があります。

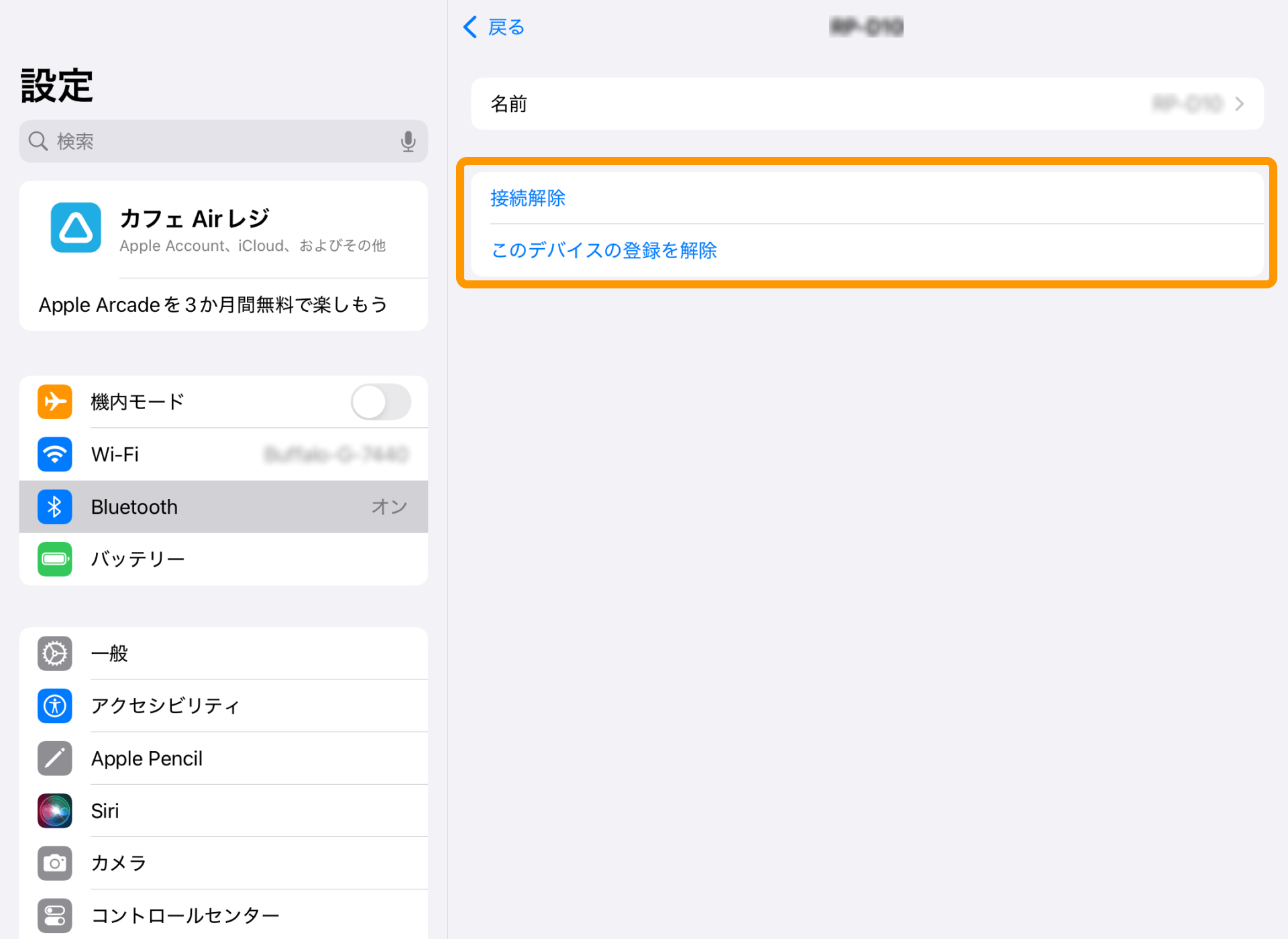

他のデバイスの「接続済み」または「未接続」をタッチし、「接続解除」または「このデバイスの接続を解除」をタッチして、ペアリング（Bluetooth接続）を解除し、再度STEP1からやり直してください。
- 接続設定が上手くいかない場合や、バーコードの読み取りに問題がある場合などは、必要に応じてバーコードリーダーを初期化し、再度接続設定を行ってください。
-

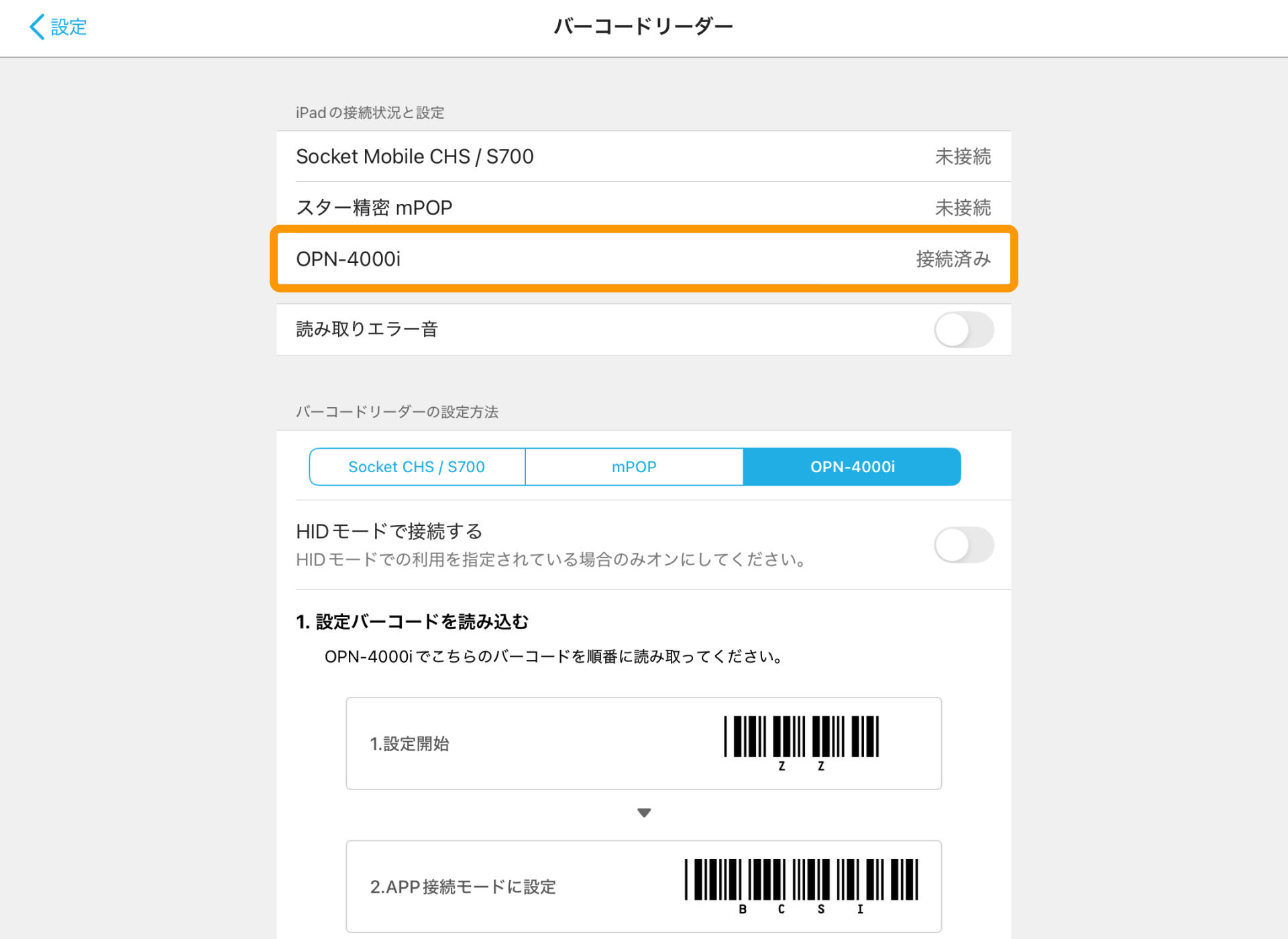

「バーコードリーダー」画面で、「OPN-4000i」が「接続済み」に変われば、Airレジとバーコードリーダーの接続設定は完了です。
STEP3.【任意】読み取りエラー音を設定する
バーコードリーダーで未登録のバーコードを読み取った際に、エラー音が鳴るように設定できます。

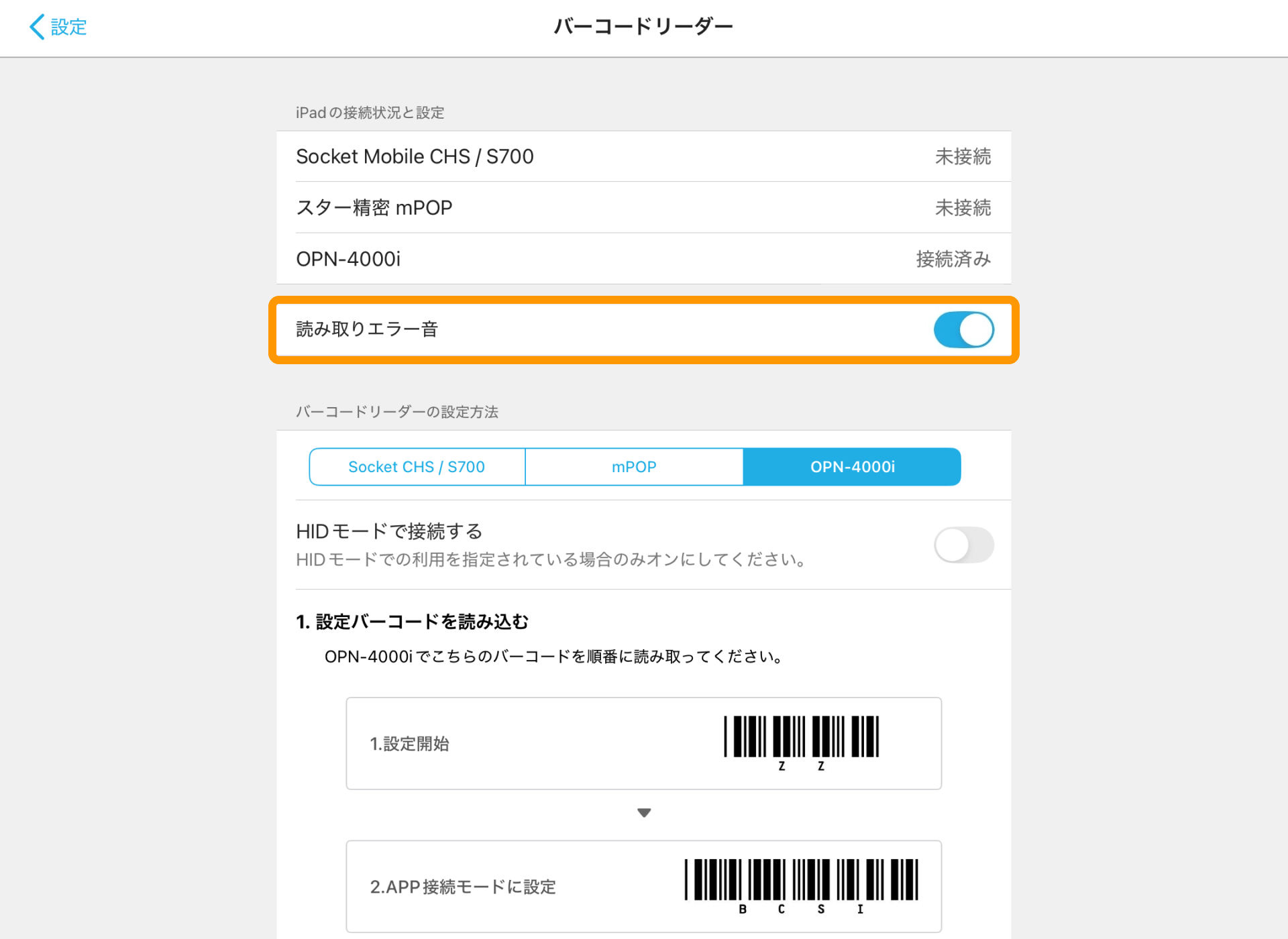

「バーコードリーダー」画面で、「読み取りエラー音」を「オン」にします。
「読み取りエラー音」利用時の注意点
- 「読み取りエラー音」を「オン」に設定しても、ご利用端末の設定が消音またはマナーモードの場合はエラー音は鳴りません。
- ご利用端末で店内BGMを再生中の場合は、「読み取りエラー音」は「オフ」にしてご利用ください。
- Airレジ アプリを再ダウンロードした場合は、「読み取りエラー音」は初期状態の「オフ」になります。必要の応じて、再度設定してください。
STEP4.【任意】一部のバーコード規格読み取り用の事前設定をする
一部のバーコード規格では、バーコードリーダー「OPN-4000i」機器本体の事前設定が必要となります。
「UPC-Aコード」「UPC-Eコード」「NON-PLUバーコード」「NW-7（CODABAR）」のバーコード規格をご利用の場合は、下記のページをご確認ください。
- 商品バーコードの利用方法
-
商品にバーコードを登録する方法は、下記のページをご確認ください。
HIDモードでAirレジと接続する場合
バーコードリーダー「OPN-4000i」とAirレジをHIDモードで接続する場合は、一部の設定項目が異なります。
下記のアコーディオンを開いて設定方法をご確認ください。
- HIDモードでの接続は非推奨です。HIDモードでの利用を指定されている場合のみご利用ください。
- アコーディオン内に無い手順は、基本の接続方法と同じになります。
設定バーコードを読み取る
-
Airレジ アプリの「バーコードリーダー」画面を開き、「OPN-4000i」のタブをタッチします。
-

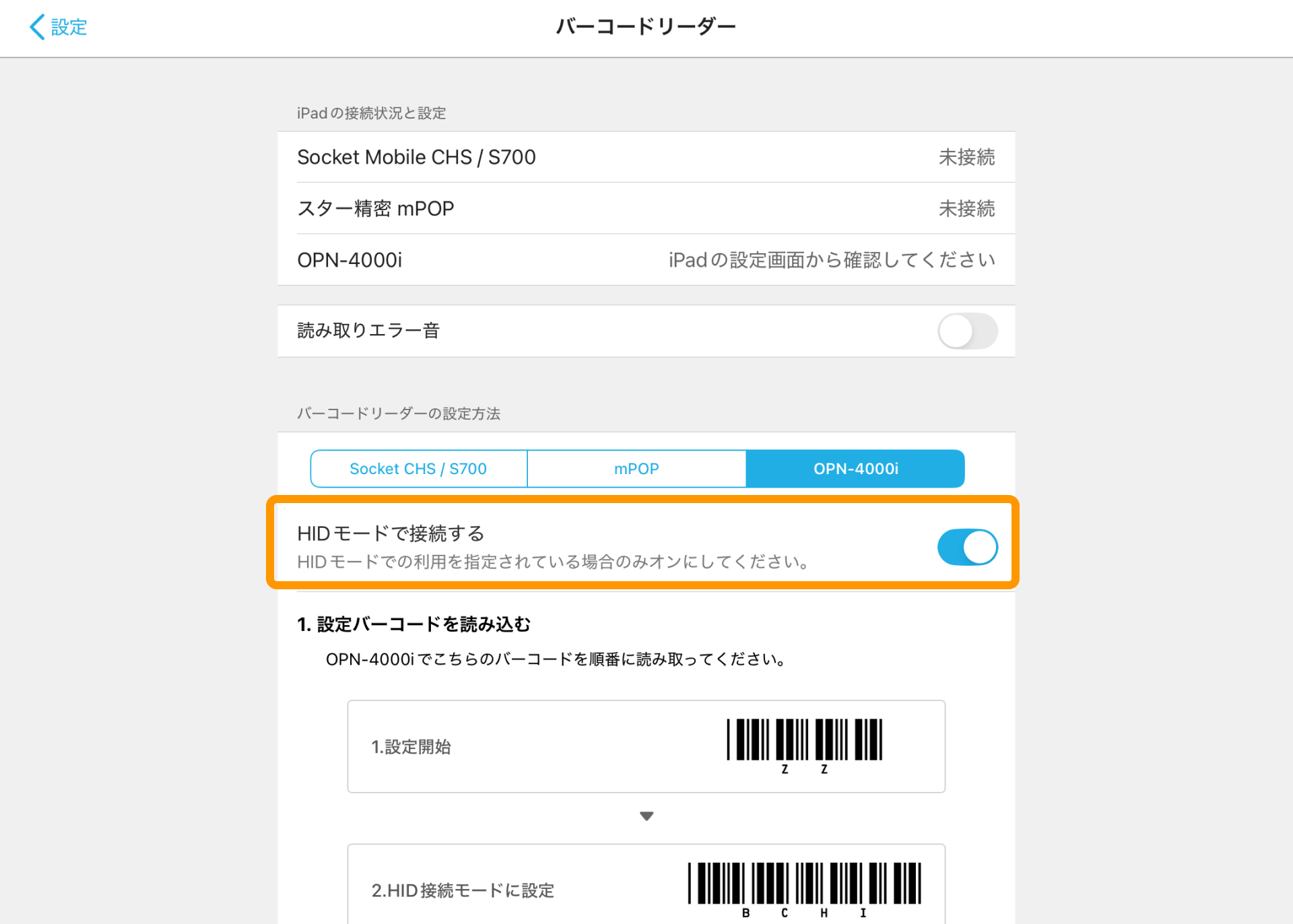

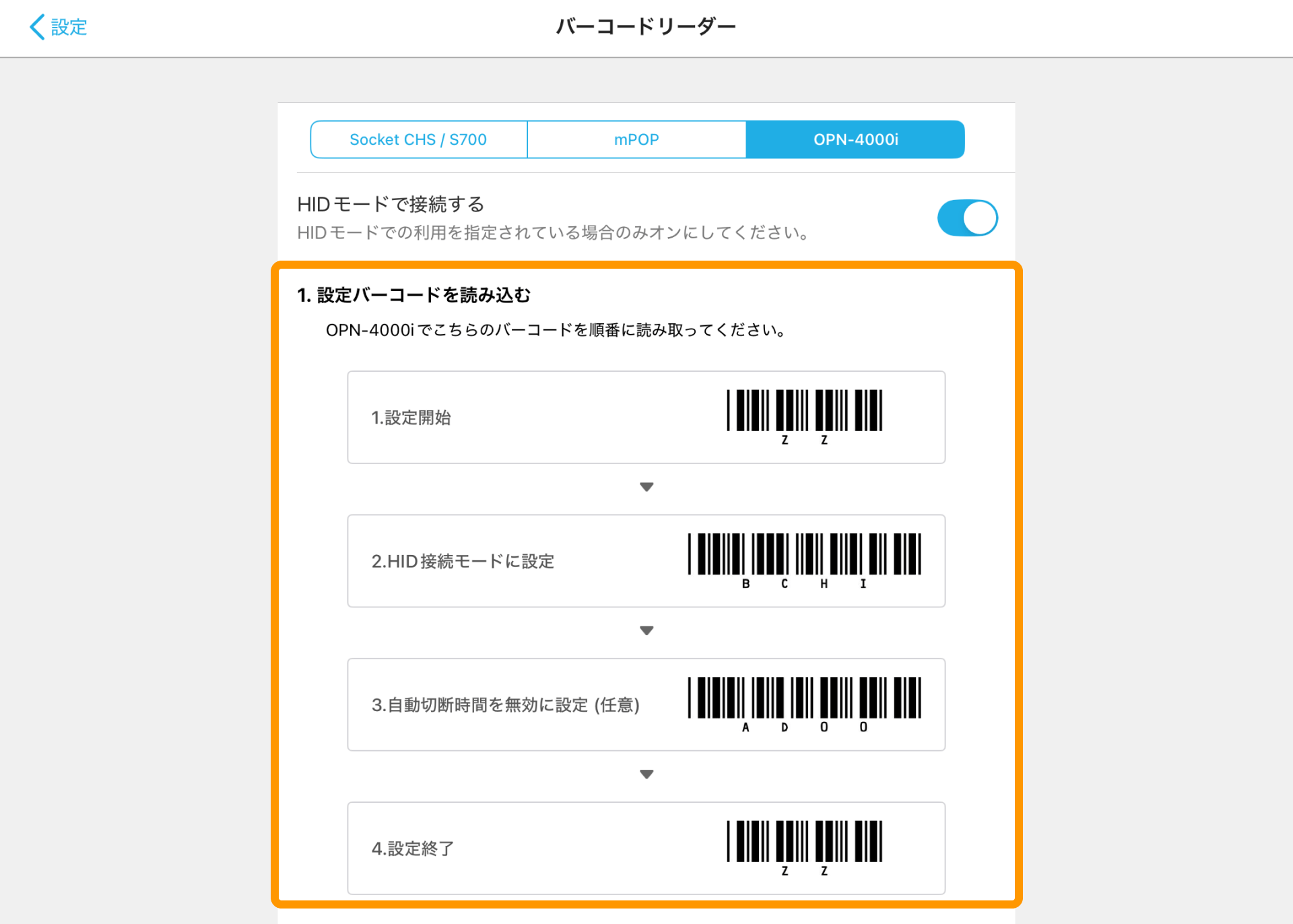

「HIDモードで接続する」を「オン」にします。
-
表示されたバーコードを、上から順に読み取ります。
端末のキーボードを設定する
iPadまたはiPhoneのキーボードを設定します。
- iPad または iPhone
-
- 設定
- 一般
- キーボード
- キーボード
-

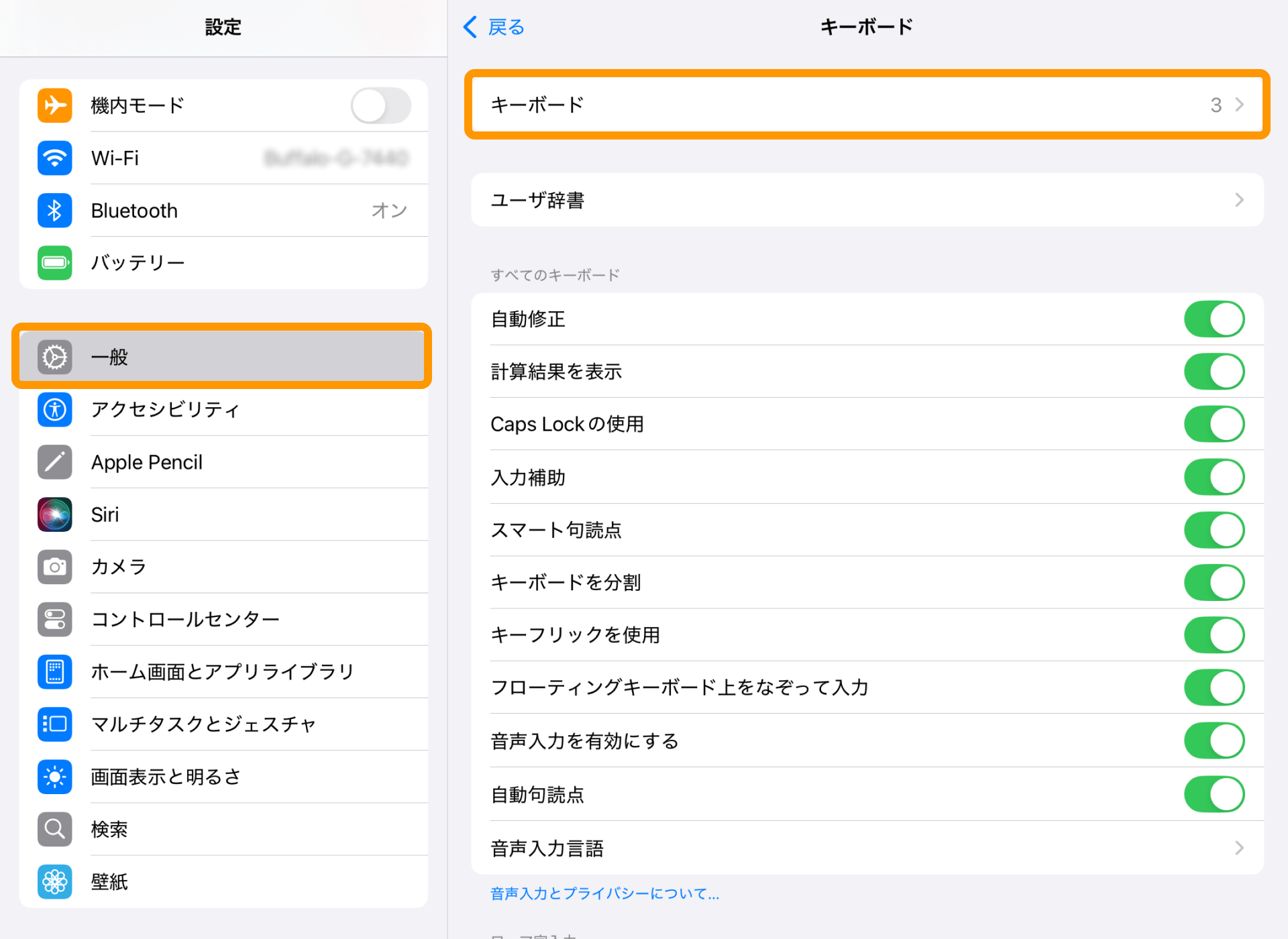

「一般」から、「キーボード」をタッチします。
-

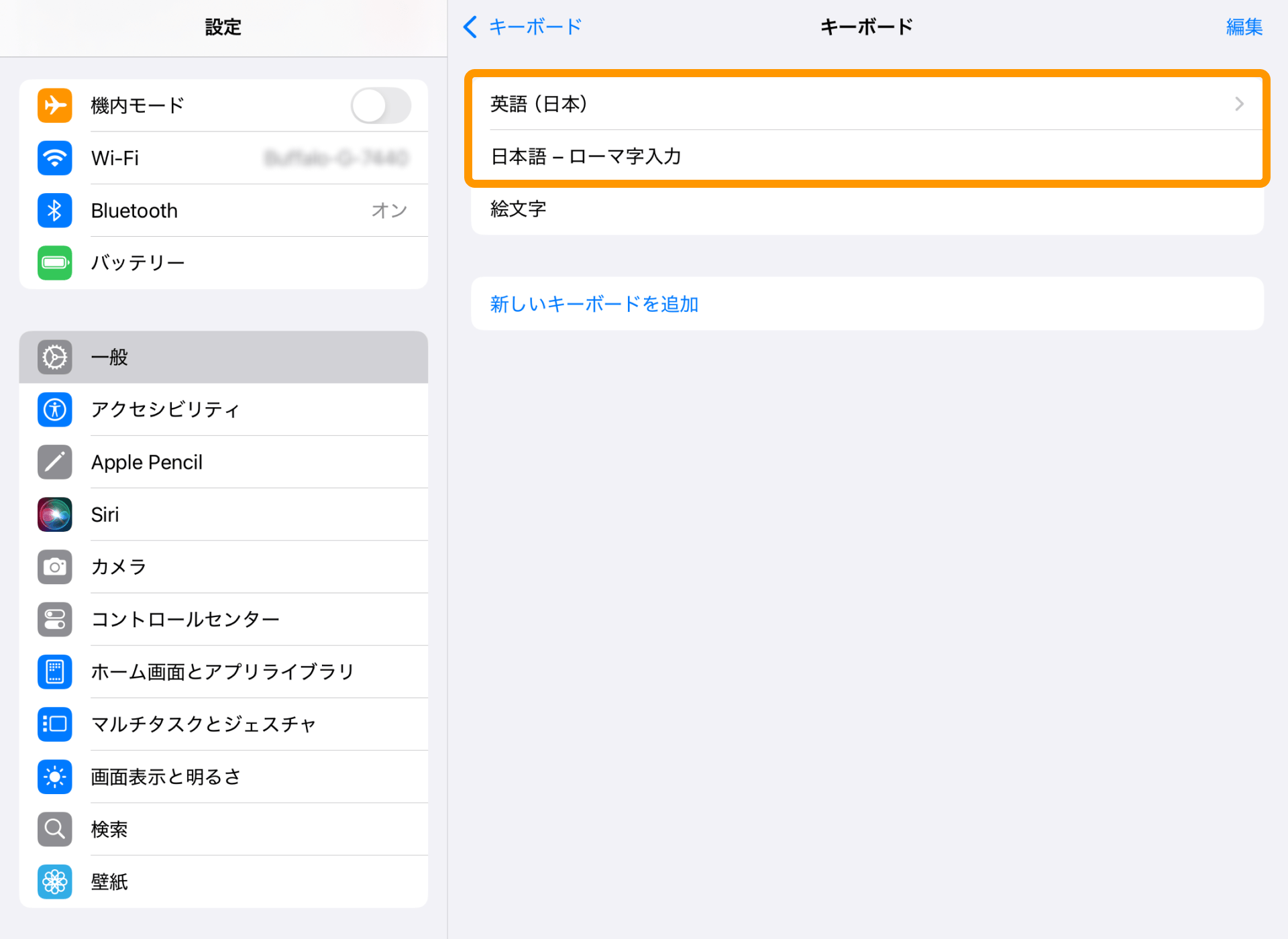

「キーボード」設定で、以下の並び順に変更します。
- 英語（日本語）
- 日本語 ー ローマ字入力
- 画面右上の「編集」から、並び順を変更できます。
- 3番目以降の設定は自由です。
バーコード読み取り時は端末のキーボードを半角英数にしてご利用ください
「OPN-4000i」のHIDモードでバーコード読み取りを行う場合は、端末のキーボードを必ず半角英数にしてご利用ください。
- HIDモードで接続した場合は在庫管理で一部のバーコードリーダー読み取りができません
-
-
「バーコード入荷」画面で、バーコードリーダー読み取りでの入荷処理はできません。
- 端末のカメラでバーコードを読み取る入荷処理は行えます。
-
「棚卸」機能で、バーコードリーダー読み取りでの在庫数の入力はできません。
- 端末のカメラでバーコードを読み取る在庫数入力は行えます。
-
